Реализация угла уклона — это больше, чем просто лучшая практика САПР. Он действует как важнейший инструмент снижения риска перед резкой дорогой стали. Отсутствие вытяжки неизбежно приводит к серьезной деформации детали, увеличению времени цикла и необратимому повреждению инструмента. Под уклоном понимается небольшая конусность, прикладываемая к вертикальным стенкам формованной детали, параллельным линии разъема. Без этого необходимого конуса охлаждающийся пластик плотно сжимается вокруг стержней формы, создавая сильное трение во время выталкивания. Производители, которые игнорируют эту физическую реальность, сталкиваются с высоким уровнем брака и задержкой запуска производства. Это руководство служит практической основой для инженеров и специалистов по закупкам, позволяющей оценить технологичность своих проектов (DFM). Мы исследуем, как различные материалы, текстуры и сложная геометрия определяют ваши точные требования к конусности. Читайте дальше, чтобы обеспечить плавный переход от прототипа к полномасштабному производству.
Многие инженеры рассматривают проект как чисто техническое требование. Нам необходимо перевести этот разговор с инженерной теории на практический результат. Для производства безупречных деталей требуется чистый этап выброса. Тяга напрямую снижает трение между охлаждающим пластиком и стальной полостью. Меньшее трение означает, что вы сталкиваетесь с гораздо меньшей вероятностью появления следов перетаскивания, потертостей или деформации во время выброса. Когда пластик соприкасается с вертикальными стальными стенами, качество поверхности сразу же ухудшается. Эта деградация приводит к бракованию деталей на станции контроля качества. Стена с правильной конической формой устраняет это трение. Деталь легко отделяется от сердцевины.
Выброс без трения также радикально увеличивает срок службы инструмента. Высокие силы выталкивания создают огромную нагрузку на движущиеся компоненты. Разработка адекватного конуса снижает механическое напряжение на выталкивающих штифтах и самой Меньший износ означает, что ваша производственная линия сократит время простоя на техническое обслуживание. Это также напрямую приводит к сокращению времени цикла. Время цикла определяет общую производительность производства. Если детали прилипают, оператор станка должен вмешаться вручную. Ручное вмешательство добавляет к циклу дорогостоящие минуты. Для более быстрого цикла требуется автоматизированный и безупречный выброс. пресс-форме для литья пластмассы .
Игнорирование проекта несет в себе огромный финансовый риск. Отбор проб формы без достаточной тяги часто приводит к слипанию деталей. Если это произойдет, вы должны немедленно остановить производство. Вам, вероятно, придется полагаться на электроэрозионную обработку (EDM) для повторной резки формы. Повторная резка закаленной стали обходится дорого и нарушает сроки запуска. Вы можете избежать этих больших затрат на перепроектирование, интегрировав правильный конус на начальном этапе CAD.
Передовая практика: Всегда оценивайте силы выталкивания на этапе DFM, прежде чем завершить проектирование инструмента.
Распространенная ошибка: полагать, что спреи для смазки формы могут компенсировать плохую геометрическую конусность. Спреи оставляют следы и замедляют время цикла.
Стандартные руководящие принципы DFM предоставляют конкретные и действенные цифры. Мы полагаемся на эти базовые линии, чтобы обеспечить чистое высвобождение деталей из стальной полости.
Применение правильного конуса зависит от глубины и функции конкретного элемента. Мы разделяем стандартные требования на три основных уровня.
Стандартная базовая диаграмма
| Тип элемента | Требуемая минимальная степень | Типичное применение |
|---|---|---|
| Сильно ограниченные стены | 0,5° | Короткие вертикальные поверхности, где строгие конструктивные ограничения не позволяют использовать стандартные конусы. |
| Стандартная глубина функций | от 1,0° до 2,0° | Общий стандарт для большей части внутренней и внешней вертикальной геометрии. |
| Запорные поверхности | 3,0° или более | Зоны скользящего контакта металла по металлу для предотвращения преждевременного истирания. |
Вы должны рассматривать 0,5° как абсолютный минимум. Дизайнерам следует использовать его только для очень ограниченных, коротких вертикальных граней. Иногда внутренние электронные компоненты сталкиваются с крайними ограничениями по пространству. Инженеры могут здесь настаивать на 0,5 градуса. Чтобы это сработало, вам необходимо отполировать сталь до зеркального блеска. Глубина большинства стандартных элементов лучше всего работает в диапазоне от 1,0° до 2,0°. Этот общий стандарт распространяется на большинство обычных корпусов. Запорные поверхности имеют скользящий контакт металл по металлу. Они требуют минимум 3,0°, чтобы предотвратить истирание, вызванное трением, с течением времени. Большой конус гарантирует, что стальные поверхности мгновенно соприкасаются друг с другом при открытии.
Глубокие основные функции требуют дополнительного внимания. Отраслевой стандарт требует добавления 1° на дюйм глубины. Более длинные сердечники создают большее трение по мере усадки материала. Сила усадки увеличивается по мере увеличения площади поверхности. Мы используем это правило, чтобы противостоять этой совокупной силе.

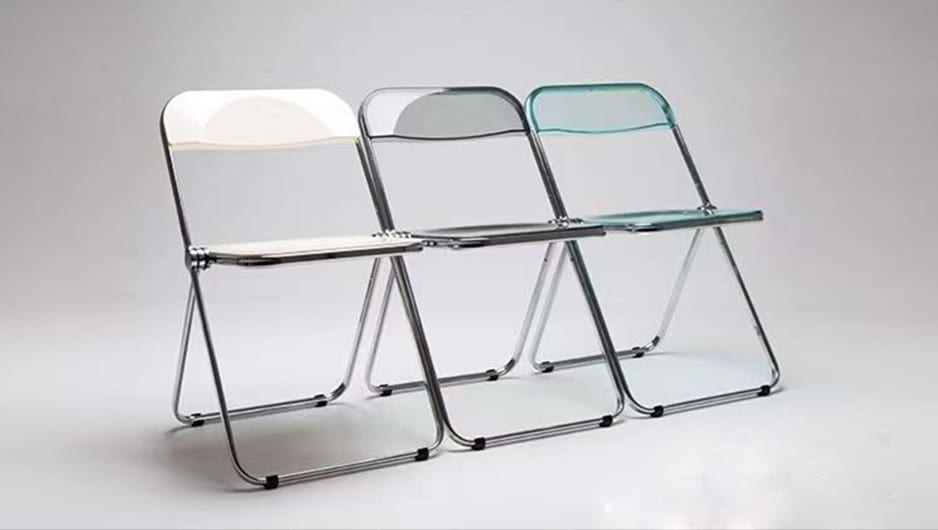

Рассмотрим пример практического применения. Проектирование с глубокими полостями формы для пластикового стула требует значительно большей тяги как в сердцевине, так и в полости. Без него вы создадите вакуумные замки. Огромная площадь поверхности не сможет быть очищена чисто. Правильный конус обеспечивает попадание воздуха в зазор, мгновенно разрушая вакуум при выбросе.
Текстурированные поверхности усложняют физику выброса. Вы должны компенсировать микроподрезы, созданные рисунком текстуры. Золотое правило требует добавления 1,5° на каждые 0,001 дюйма (0,025 мм) глубины текстуры. Стандартные требования Mold-Tech к текстуре подчеркивают эту точную формулу.
Текстуры скрывают косметические недостатки и улучшают сцепление. Однако они крепко хватают сталь. Агрессивная текстура имитирует тяжелую кожу или узоры. Они глубоко вгрызаются в пластик. Поэтому агрессивные текстуры требуют очень агрессивной тяги, чтобы пластик не растягивался и не разрывал покрытие. Если вы проигнорируете это правило, текстура будет выглядеть поврежденной и неоднородной по всей детали.
Полимеры ведут себя по-разному при охлаждении. Вы не можете применять универсальные конусы, не оценив физические характеристики выбранной вами смолы. Свойства материала во многом определяют, насколько агрессивно деталь будет прижиматься к стальному сердечнику.
Передовой опыт: перед фиксацией конусов САПР сверьтесь с техническими данными смолы, чтобы узнать значения усадки.
Распространенная ошибка: использование конусной конструкции, оптимизированной для ABS, в новой форме, предназначенной для стеклонаполненного нейлона.
Материалы с высокой усадкой сжимают сердечник гораздо сильнее, чем материалы с низкой усадкой. Объемная усадка определяет, насколько сжимается пластик при охлаждении из жидкого состояния в твердое. Такие смолы, как нейлон или ПОМ (ацеталь), испытывают значительную усадку. Остывая, они с огромной силой зажимают внутренние детали. Ацеталь буквально сдавливает стержень. Если вы обеспечите конусность только на 1 градус, выталкивающие штифты пробьют деталь насквозь. При формовании этих конкретных смол вам необходимо спроектировать более высокий конус для внутренних элементов.
Жесткость затвердевшего пластика также меняет вашу стратегию конусности. По жесткости мы делим смолы на две большие категории:
Во многих конструктивных элементах используются стеклонаполненные смолы. Стеклянные волокна повышают структурную целостность, но сильно увеличивают трение. Они действуют как наждачная бумага на полость формы во время выталкивания. Стеклонаполненные смолы быстро увеличивают износ инструмента. Эта реальность требует немного более высоких углов уклона, чтобы сохранить качество формы в течение тысяч циклов.
Инженеры, дорабатывающие сложные модели САПР, сталкиваются с уникальными проблемами. Простые вертикальные стены легко сузить. Внутренние конструктивные особенности требуют точной геометрической балансировки. Вы должны обеспечить проверенный угол уклона литья под давлением для каждой сложной поверхности.
Структурные ребра представляют собой обычную ловушку DFM. Тягу необходимо наносить осторожно, чтобы не сделать основание ребра слишком толстым. Толстое основание создает огромную концентрацию тепловой массы. По мере остывания этой массы на противоположной косметической стороне лица остаются неприглядные вмятины. Бобышки служат точками крепления винтов. Они требуют внутренней и внешней конусности. Если вы сделаете основание бобышки слишком толстым, внутри пластика может образоваться пустота. Чтобы предотвратить это, ограничьте толщину основания ребра до 60 % от номинальной толщины стенки. Возможно, вам придется пойти на компромисс с высотой ребер, чтобы сохранить структурную целостность.
Подрезы предотвращают прямой выброс. Сложные детали часто имеют защелки или боковые отверстия. Вы должны разработать побочные действия или подъемники, чтобы реализовать эти функции. Конусность должна быть интегрирована непосредственно в побочные действия. Вы должны спроектировать этот конус, не создавая несоответствий линий разъема. Плохой переход между боковой и основной полостью оставляет засветку. Это также создает заметную линию свидетеля в финальной части.
Потребительские товары требуют безупречной эстетики. Рассмотрим пример практического применения. Проектирование литьевой формы для бытовой техники для корпуса пылесоса премиум-класса требует тщательного планирования. На внешних поверхностях класса А не должно быть следов сопротивления. Скрыть дефекты на этих поверхностях невозможно. Глянцевая отделка захватывает сталь иначе, чем матовая. Этот сценарий требует точного баланса. Вы должны сочетать тяжелую полировку на уровне SPI-A с оптимизированной и щедрой тягой, чтобы обеспечить безупречное визуальное качество.
Покупатели и инженеры часто сталкиваются с проблемами формования во время первоначального отбора проб. Возможно, прямо сейчас вы просматриваете запутанный отзыв DFM от поставщика. Выявление основной причины отказа выброса позволяет вам согласовать эффективные изменения в конструкции.
Лучшая практика: сохраняйте самые первые «короткие снимки» и дефектные образцы во время испытаний инструмента, чтобы точно диагностировать трение выталкивания.
Вы можете диагностировать проблемы с геометрией инструмента, исследуя дефектные детали. Внимательно обратите внимание на эти три основных режима отказа:
Если вы обнаружите эти дефекты, вам необходимо обсудить изменения DFM со своим партнером-производителем. Начните с запроса комплексного анализа текучести пресс-формы. Это моделирование визуализирует процесс охлаждения и усадки. Он выделяет области с высоким трением выталкивания. Возможно, вам придется отрегулировать глубину текстуры на проблемных лицах. Альтернативно вы можете изменить расположение линии разъема. Перемещение линии разъема часто позволяет лучше распределить конусность по критическим элементам.
Оптимизация конструкции вашего инструмента — это тонкий баланс. Это требует гармонизации эстетики деталей, физики материалов и механики инструментов. Вы не можете изолировать одну переменную, не влияя на общий результат. Идеально рассчитанный конус гарантирует бесперебойную работу вашего производственного процесса с первого дня.
Вы должны добавить правильный конус на ранней стадии CAD. Это позволит избежать дорогостоящих модификаций инструментов и отложенных запусков в дальнейшем. Попытки устранить проблемы с выбросом после резки стали истощают ваш бюджет и тратят драгоценное время. Проактивное проектирование всегда побеждает.
Мы рекомендуем вам отправить файлы 3D CAD на всестороннюю проверку DFM. Наши специалисты проверят вашу точную геометрию и выбор материала. Этот упреждающий шаг гарантирует чистую фазу выброса и высокую масштабируемость производства.
Ответ: Абсолютный минимум обычно составляет 0,5 градуса. Инженеры используют этот сверхмалый конус исключительно для очень коротких, нетекстурированных вертикальных стен, где пространство для проектирования сильно ограничено. Однако для большинства обычных деталей стандартный базовый уровень составляет от 1,5 до 2,0 градусов, чтобы гарантировать чистое освобождение.
О: Теоретически это возможно для очень неглубоких деталей с использованием специальных самосмазывающихся материалов и агрессивных смазок для форм. Однако отраслевые эксперты категорически не рекомендуют конструкции с нулевой тягой. Это создает чрезвычайную опасность необратимого повреждения детали, сильного истирания поверхности и ускоренного износа инструмента.
A: Конус всегда должен находиться под углом от линии разъема. Такая геометрия гарантирует чистое отделение формованной детали при раскрытии инструмента. Изменение угла может физически сместить место встречи двух половин формы, потенциально перемещая выносную линию на другую косметическую поверхность.
О: Да, оно часто меняется. Пластик сжимается от внешней полости и плотно прижимается к внутреннему сердечнику по мере охлаждения. Из-за этого эффекта зажима основные элементы часто требуют немного более агрессивного конуса, чтобы обеспечить чистое освобождение без следов от нажатия штифта.
