Следы раковин на внешних поверхностях ухудшают как внешний вид, так и структурную целостность деталей, отлитых под давлением. Они немедленно сигнализируют конечным пользователям о низком качестве производства. Вы не можете просто игнорировать эти визуальные дефекты на высококонкурентном потребительском рынке.
Основным виновником является непропорциональная локализованная масса. Это явление обычно происходит там, где внутренние элементы, такие как ребра и выступы, встречаются с номинальной стенкой. Решение этой проблемы требует строгого соблюдения рекомендаций «Проектирование для технологичности» (DFM) задолго до начала оснастки. Регулировки процесса после формования, такие как увеличение давления удержания, остаются ненадежным средством устранения фундаментальных геометрических дефектов.
В этой статье представлены точные инженерные соотношения, которые помогут вам успешно интегрировать сложные конструктивные элементы. Мы опишем проверенные стратегии полного устранения впадин на этапе CAD. Следование этим точным рекомендациям сокращает количество итераций оснастки, улучшает качество конечной детали и ускоряет общий срок вывода продукции на рынок.
Понимание динамики объемной усадки имеет решающее значение для любого инженера-механика. Когда расплавленный пластик попадает в полость формы, он сразу же начинает охлаждаться снаружи внутрь. Внешняя оболочка быстро затвердевает под воздействием холодного стального инструмента. Расплавленному ядру требуется гораздо больше времени, чтобы замерзнуть. Более толстые секции дольше сохраняют тепло. Они сжимаются внутрь, когда наконец остывают. Это внутреннее тепловое сжатие тянет уже охлажденную внешнюю поверхность внутрь, создавая видимую депрессию, известную как знак погружения.
Инженеры часто сталкиваются с проблемой накопления массы при проектировании деталей. Вы можете спроектировать совершенно стандартную номинальную стену. Вы можете добавить, казалось бы, тонкое ребро для прочности конструкции. Однако там, где эти два элемента пересекаются, вы непреднамеренно создаете скрытое толстое сечение. Мы оцениваем эту скрытую массу, используя метод вписанного круга. Если вы нарисуете круг внутри пересечения CAD, его диаметр часто будет значительно больше номинальной толщины стенки. Это скрытое скопление массы действует как тепловой резервуар и становится непосредственной причиной локализованной усадки.
Мы также должны решить проблему огромных затрат на восстановление. Исправление вмятин после резки стали представляет собой огромную головную боль с логистикой. Вы должны выполнить дорогостоящие модификации пресс-формы. Производителям инструментов обычно приходится использовать электроэрозионную обработку (электроэрозионную обработку) или сваривать инструмент, чтобы утончить полости ребер. Альтернативно, формовщики пытаются исправить дефект, используя агрессивные параметры обработки. Они поднимают пакет и удерживают давление. Эти корректировки, сокращающие время цикла, тратят энергию и создают опасные внутренние напряжения в детали. Мы должны сначала исправить геометрию в САПР, чтобы избежать этих штрафов.
Необходимо установить строгое соблюдение правила соотношения толщины основания. Толщина ребра у основания должна составлять от 50% до 70% номинальной толщины стенки. Мы требуем 50% для полукристаллических смол с высокой усадкой, таких как нейлон или полипропилен. Вы можете смело увеличить соотношение до 70% для малоусадочных аморфных смол, таких как поликарбонат или АБС. Превышение этих пределов математически приводит к дефектам поверхности.
Углы уклона и ограничения по высоте требуют тщательной балансировки. Мы рекомендуем уклон от 0,5° до 1,5° с каждой стороны для правильного извлечения из формы. Вы должны внимательно следить за максимальной высотой ребер. Более высокие ребра, естественно, требуют большей тяги для выхода из стальной полости. Эта дополнительная тяга непреднамеренно утолщает основание ребра. Более толстая основа нарушает правило 50-70% и сразу же приводит к появлению вмятин. Чтобы избежать этой геометрической ловушки, общая высота ребер должна быть ниже трехкратной номинальной толщины стенки.
Необходимо указать точные скругления и радиусы. Вам нужны базовые радиусы, составляющие от 0,25 до 0,5 номинальной толщины стены. Острые пересекающиеся углы вызывают сильную концентрацию напряжений. Они приводят к преждевременному выходу детали из строя при механической нагрузке. Однако слишком большие радиусы добавляют перекрёстку ненужную массу. Этот дополнительный материал вызывает именно те следы термической утечки, которых вы хотите избежать.
Правила размещения определяют долговечность инструмента и эстетику детали. Расстояние между ребрами должно быть как минимум в два раза больше номинальной толщины стенки. Плотно расположенные ребра препятствуют адекватному охлаждению стали литейной формы. Перегретая сталь усугубляет появление вмятин, поскольку местный пластик не может замерзнуть достаточно быстро. Правильное расстояние обеспечивает равномерное рассеивание тепла по всей геометрии инструмента.
| Параметр проектирования | Рекомендуемое целевое значение | Влияние на качество детали. |
|---|---|---|
| Коэффициент толщины основания | От 50% до 70% номинальной стены | Предотвращает накопление массы и впадины на поверхности. |
| Угол уклона | От 0,5° до 1,5° на сторону | Обеспечивает чистый выброс без затягивания и залипания. |
| Максимальная высота | < 3x номинальная толщина стенки | Позволяет избежать чрезмерного утолщения основания из-за углов уклона. |
| Базовые радиусы (скругления) | от 0,25x до 0,5x номинальной стены | Снижает концентрацию стресса без добавления лишней массы. |
| Расстояние между ребрами | > 2x номинальная толщина стенки | Предотвращает появление горячих точек инструментальной стали и неравномерную скорость охлаждения. |
Толстые, прочные цилиндры гарантируют появление вмятин на противоположной выставочной поверхности. Они представляют собой огромные лужи расплавленного пластика. Они остывают гораздо медленнее, чем окружающие однородные стены. Запоздалое охлаждение втягивает косметическую поверхность внутрь, портя внешний вид продукта. Вы должны активно избегать создания твердых боссов ни при каких обстоятельствах.
Правильный отбор керна решает эту фундаментальную проблему. Вы должны выделить центр геометрии каждого босса. Убедитесь, что толщина стенки бобышки не превышает 60 % от номинальной стенки детали. Тщательно рассчитайте внутренний диаметр (ID) и внешний диаметр (OD). Это оптимальное соотношение сохраняет необходимую структурную прочность резьбовых соединений, одновременно активно предотвращая теплоотвод.
Крайне важно установить стойки и правильное крепление к стене. Никогда не объединяйте выступ непосредственно с главной внешней стеной. Это создает массивное материальное пересечение, которое неизбежно будет сокращаться. Вместо этого выполните следующие пронумерованные шаги для правильной интеграции с боссом:
Такой подход изолирует тяжелую массу босса от важных косметических поверхностей. Он сохраняет структурную целостность, сохраняя при этом визуальное качество.
Инженеры постоянно балансируют между необходимостью обеспечения жесткости и требованиями к безупречным поверхностям класса А. Более толстые ребра обеспечивают превосходную жесткость. К сожалению, они также портят визуальное совершенство. Вы должны найти оптимальную золотую середину, исходя из конкретного конечного применения продукта.
Автомобильные стандарты требуют тщательного проектирования. Хорошо спроектированная автомобильная литьевая форма должна выдерживать экстремальные структурные нагрузки, высокие ударные силы и постоянную виброустойчивость. В автомобильных компонентах часто используются стеклонаполненные смолы. Стеклянные волокна ограничивают усадку в направлении потока. Это радикально изменяет объемную скорость усадки. Вы должны изменить стандартные соотношения ребер, чтобы приспособить их к этим современным композитным материалам, часто снижая соотношение толщины основания до 40% для высоконаполненных полимеров.

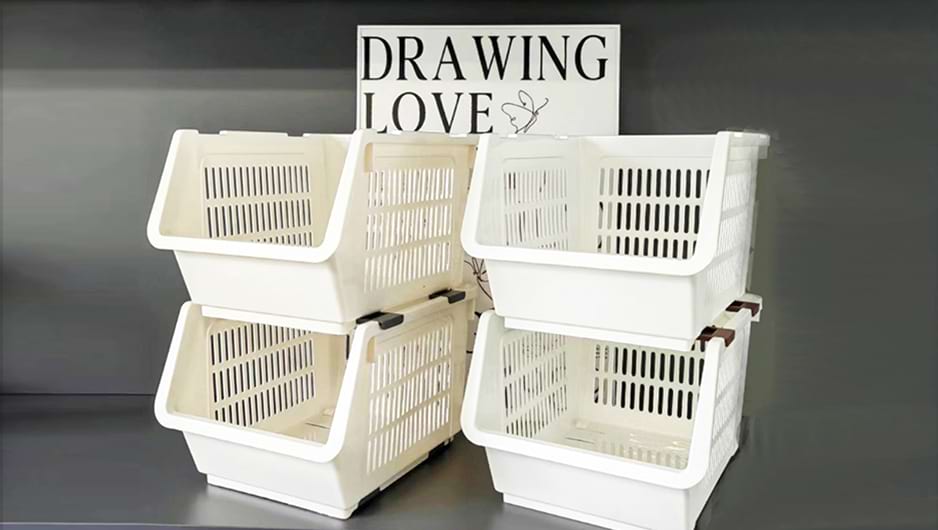

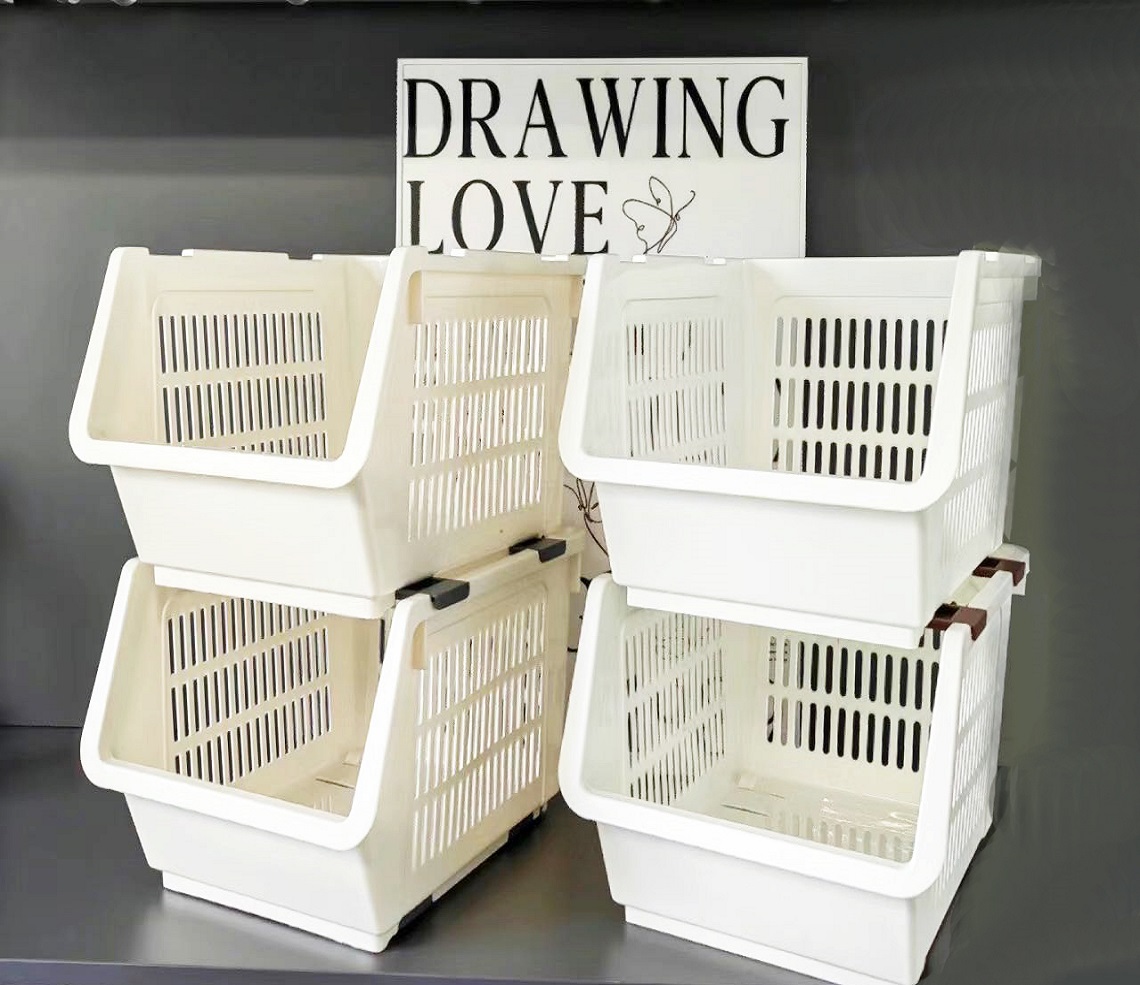

Товары народного потребления требуют абсолютного эстетического совершенства. Высококачественная форма для домашнего пластика позволяет получить блестящую глянцевую поверхность. На глянцевой внешней поверхности хорошо заметны даже микрораковины глубиной менее 0,01 мм. Потребители воспринимают эти крошечные недостатки как серьезные дефекты качества. Строгое соблюдение принципа массового сокращения здесь абсолютно не подлежит обсуждению. Дизайнеры часто используют гофрированные поверхности вместо традиционных ребер, чтобы добиться жесткости без риска появления вмятин.
| Отраслевая направленность. | Типы основных материалов. | Требования к качеству поверхности. | Уровень допуска к дефектам. |
|---|---|---|---|
| Автомобильный Экстерьер | Стеклонаполненный ПА, ПК/АБС | Окрашенный или текстурированный Класс А | Чрезвычайно низкий (виден при освещении выставочного зала) |
| Товары для дома | Глянцевый АБС, ПП, ПК | Зеркальная отделка SPI A2 или A3 | Нулевая толерантность (высокая светоотражающая способность усиливает дефекты) |
| Внутренний структурный | Нейлон, ПОМ, ПБТ | Матовый или неполированный | Умеренный (Функция диктует форму) |
Идеальная геометрия САПР все равно может ухудшиться, если архитектура инструментов имеет глубокие недостатки. Предотвращение дефектов требует весьма целостного подхода. Это требует тщательно оптимизированной конструкции пресс-формы для литья пластмасс под давлением . Инженеры-инструментальщики должны дополнить конструкцию вашей детали продуманной стальной конструкцией.
Близость канала охлаждения играет огромную роль в качестве детали. Вы должны направить циркулирующую охлаждающую жидкость в места, где расположены тяжелые элементы конструкции. Производители инструментов часто используют перегородки и барботеры внутри стальных бобышек. Это извлекает тепло непосредственно из глубокого ядра босса. Более быстрое локальное охлаждение предотвращает отрыв расплавленного пластика от стенки полости во время фазы замерзания.
Расположение и размер ворот определяют успех этапа упаковки. Расположите свои ворота стратегически. Вы хотите, чтобы полость эффективно заполнилась до того, как ворота замерзнут. Всегда направляйте поток от толстых срезов к тонким. Если пластик перетекает из тонкого в толстое, тонкий участок преждевременно замерзает. Вы теряете способность уплотнять толстые участки, что приводит к немедленным утоплениям.
Мы также должны признать реальность обработки. Использование высокого давления сжатия и удержания для вытеснения вмятин приводит к серьезному формовому напряжению. Эти экстремальные давления сжимают молекулы полимера неестественно плотно возле ворот. Со временем это напряжение ослабевает. Деталь неизбежно деформируется, треснет или полностью выйдет из строя в полевых условиях. Интеллектуальная архитектура инструментов исключает необходимость использования неправильных параметров обработки.
Вам нужен производитель с активными возможностями DFM. Надежный партнер по формованию заранее предоставляет подробный анализ Moldflow. Они определяют области высокого риска, прежде чем назвать окончательную стоимость инструмента. Они внимательно изучают вашу стратегию литья под давлением ребер и бобышек на ранних этапах разработки игры. Они отмечают зоны скопления массы еще до того, как сталь будет разрезана.
Прозрачность инструментов отличает отличных партнеров от обычных поставщиков. Ищите компании, которые открыто обсуждают свою стратегию линии охлаждения и выбор стали для пресс-форм на раннем этапе оценки. Они должны четко объяснить, как их особая конструкция инструмента предотвращает затопление ваших сложных деталей.
При выборе поставщика вы должны реализовать надежные стратегии снижения рисков. Рассмотрите возможность оценки партнеров по этим критериям:
Поощряйте свою команду инженеров отправлять файлы САПР на всестороннюю, ни к чему не обязывающую проверку технологичности. Обнаружение геометрических ошибок теперь экономит недели утомительной отладки на последующих этапах производственного цикла.
Проектирование структурных элементов без поверхностных дефектов — это упражнение в строгой геометрической дисциплине. Вы должны активно управлять локальным уменьшением массы во всей вашей CAD-модели. Каждый перекресток требует тщательного контроля, чтобы предотвратить накопление тепла. Соблюдение правила 50% на 70% обеспечивает равномерное охлаждение и сохраняет целостность поверхности.
Никогда не идите на компромисс с номинальной толщиной стенок ради ощутимого выигрыша в механической прочности. Добавление большего количества пластика часто ослабляет деталь из-за появления внутренних пустот и внешних раковин. Вместо этого творчески используйте альтернативные геометрии. Рассмотрите возможность использования гофров, нескольких более коротких ребер или современных композитных материалов для достижения необходимой жесткости.
Не оставляйте окончательную отделку поверхности на волю случая. Заручитесь квалифицированной инженерной поддержкой для тщательного анализа ваших текущих моделей с помощью DFM. Этот упреждающий шаг гарантирует бездефектное производство, снижает процент брака в долгосрочной перспективе и в конечном итоге защищает репутацию вашего бренда на рынке.
Ответ: Лишь в незначительной степени. Если поместить в полость больше материала, можно поверхностно замаскировать небольшие раковины. Однако чрезмерное давление создает огромное внутреннее напряжение и последующую деформацию детали. Единственное постоянное и надежное решение — это геометрическая модификация. Необходимо уменьшить толщину стенки у основания элемента.
О: Мы рекомендуем минимум 0,5° с каждой стороны для чистого выброса. Однако ваш расчет должен гарантировать, что приложенная тяга не приведет к тому, что основание ребра превысит 60% номинальной толщины стенки. Более высокие ребра требуют тщательной балансировки, чтобы избежать утяжеления нижней части.
А: Да. Полукристаллические материалы, такие как ПП, ПОМ и ПА, имеют гораздо более высокую степень объемной усадки, чем аморфные материалы, такие как АБС и ПК. Таким образом, полукристаллические смолы требуют гораздо более строгого соблюдения правила толщины стенки 50%, чтобы предотвратить видимые дефекты поверхности.
