Выбор неправильной отделки пресс-формы может разрушить безупречный инженерный проект. Бесчисленные запуски новых продуктов останавливаются, когда изготовленные детали не проходят визуальный контроль. Когда это произойдет, вы можете столкнуться с серьезными задержками, дорогостоящей доработкой инструментов и нарушением сроков производства. Эстетические отклонения и прилипание деталей являются прямым следствием несовместимого выбора отделки поверхности. В настоящее время в отрасли отсутствует универсальная база. Североамериканские производители обычно по умолчанию следуют рекомендациям SPI. И наоборот, европейские и азиатские рынки часто используют шкалу VDI 3400.
Мы разберем, как именно оценивать эти две разные системы. Вы изучите жесткую техническую основу для выбора правильной отделки в зависимости от стоимости инструмента, выбора материала и требуемых углов уклона. Читайте дальше, чтобы уверенно выбрать правильную текстуру для вашего следующего проекта по лепке пластика. Это руководство избавляет от догадок при текстурировании пресс-формы. Вы можете избежать распространенных ошибок и оптимизировать свой производственный цикл уже сегодня.
Начните с определения сокращений и понимания того, как инженеры применяют их в реальных сценариях. Мы должны сравнить покрытия SPI и VDI, чтобы понять их основные механические различия. Стандарт Общества индустрии пластмасс (SPI) уделяет большое внимание методам ручной полировки. Инструментальщики добиваются такой отделки, используя ручные инструменты, абразивные камни и алмазную пасту. В системе SPI вы найдете четыре основные категории. Каждая категория содержит три подкласса, пронумерованных от 1 до 3.
И наоборот, стандарт Verein Deutscher Ingenieure (VDI 3400) работает по-другому. В первую очередь он охватывает текстуры, полученные с помощью электроэрозионной обработки (EDM). Этот стандарт полностью исключает ручную полировку из уравнения. Шкала варьируется от VDI 12 до VDI 45. VDI 12 представляет собой гладкую матовую поверхность. VDI 45 представляет собой очень тяжелую, агрессивную текстуру.
Отделка VDI сохраняет высокую повторяемость на протяжении всего производственного цикла. Окончательная текстура поверхности напрямую зависит от параметров станка, а не от индивидуальной техники полировки инструментальщика. Электроэрозионный электрод искрит на стали, оставляя микроскопические кратеры. Размер и глубина этих кратеров определяют конкретное число VDI. Кроме того, классы VDI напрямую коррелируют со стандартными значениями шероховатости поверхности (Ra). Это значительно упрощает объективное измерение для групп контроля качества.
Выбор правильного стандарта включает в себя несколько операционных переменных. Оценивая пресс-форму для литья пластмасс под давлением , вы должны внимательно оценить предсказуемость и время выполнения заказа. VDI управляется машиной. Он обеспечивает строгую согласованность в нескольких полостях. Вы можете запрограммировать электроэрозионный станок на искрообразование полости до точной отделки VDI 30. Машина идеально воспроизведет это во всех полостях семейной формы. SPI во многом зависит от навыков оператора. Равномерность полостей гораздо сложнее гарантировать в случае сложной геометрии. Техник может полировать одну полость немного более агрессивно, чем другую, что приводит к небольшим визуальным несоответствиям на готовых отлитых деталях.
Выбор инструментов и времени выполнения также определяют ваш выбор. Марки SPI A и B требуют использования более твердой стали для эффективного удержания полировки. Часто вам нужны инструментальные стали премиум-класса, такие как H13 или Stavax. Это резко увеличивает первоначальные затраты на сырье. Ручная полировка для отделки SPI высокого уровня также увеличивает время изготовления формы на дни или даже недели. Полировка последовательная. Вы не можете пропускать шаги. Отделка VDI наносится непосредственно на сталь на этапе электроэрозионной обработки. Вы экономите значительное время ручного труда и сокращаете график оснастки.
Риски изменения геометрии представляют собой еще один критический фактор при изготовлении пресс-форм. Чрезмерная ручная полировка может случайно закруглить острые углы. Оператор, агрессивно полирующий поверхность SPI A-2, может непреднамеренно изменить важные микроразмеры инструмента. Процесс EDM, используемый для VDI, обеспечивает строгую геометрическую целостность. Электрод равномерно прожигает текстуру стали, не полагаясь на физическое трение.
Рекомендация: всегда указывайте обработку VDI на деталях, требующих острых внутренних углов или точных элементов соединения, чтобы сохранить микрогеометрию.
Распространенная ошибка: указание отделки SPI A-1 для детали со сложными микроребрами. Процесс ручной полировки почти наверняка разрушит четкие края ребер, что приведет к выходу детали из строя.
Инженеры должны согласовать стандарт поверхности с условиями конечного использования. Давайте посмотрим на конкретные отраслевые приложения, чтобы увидеть, в чем каждый стандарт превосходит других.
Требования к автомобильным литьевым формам требуют точного эстетического контроля и высокой долговечности. При проектировании компонентов интерьера, таких как приборные панели, центральные консоли и элементы отделки, инженерам обычно требуются уровни от VDI 30 до VDI 36. Эти тяжелые текстуры EDM обеспечивают антибликовое покрытие и устойчивость к царапинам. Они часто идеально имитируют текстуру кожи, повышая воспринимаемую ценность салона автомобиля. Требования к внешним компонентам, таким как корпуса фонарей и линзы, полностью меняются. Вы должны указать SPI A-1 или A-2 для автомобильной литьевой формы, обеспечивающей оптическую прозрачность. Эта отделка с алмазной полировкой обеспечивает максимальную светопроницаемость и устраняет визуальные искажения.

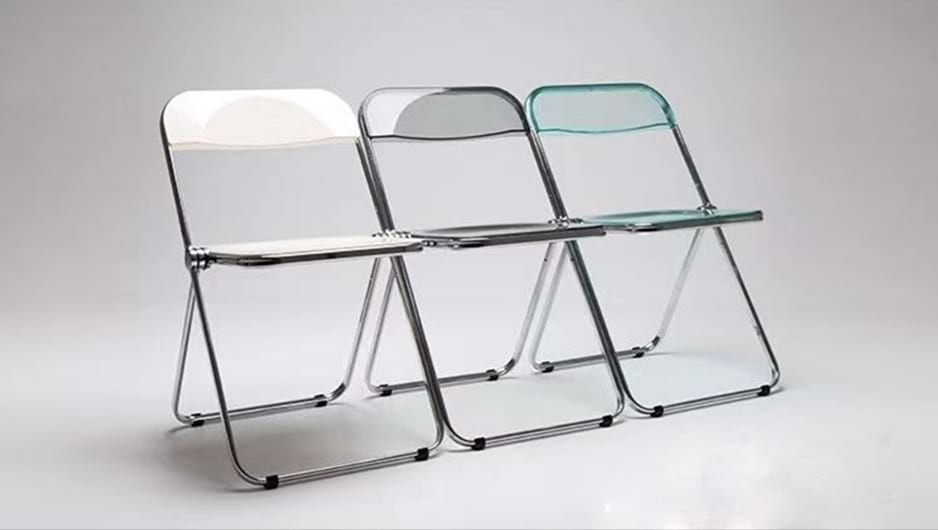

Потребительские товары и мебель также диктуют определенные стандарты поверхности. Для крупных деталей конструкции часто используются марки SPI C или D. Альтернативно вы можете часто видеть, что VDI 27–VDI 33 развертываются. Например, пластиковая форма для стула требует, чтобы эти агрессивные текстуры правильно функционировали на рынке. Эти более грубые сплавы эффективно маскируют следы текучести, раковины и дефекты литников на больших площадях поверхности. Они также обеспечивают необходимый захват для конечного пользователя и длительную стойкость к царапинам. Глянцевая поверхность пластикового стула подчеркнет каждый производственный дефект и легко поцарапается при ежедневном использовании.
Медицинские устройства и устройства для чистых помещений работают в соответствии со строгими нормативными требованиями. Для этих критически важных приложений инженеры требуют использования высококлассных материалов SPI A-класса. Гладкие, непористые поверхности предотвращают накопление бактерий и облегчают стерилизацию. Они также позволяют осуществлять визуальный контроль жидкостей, проходящих через устройство. Текстурированная поверхность VDI может задерживать микроскопические загрязнения в клинических условиях, что приводит к серьезным нарушениям нормативных требований.
Отделка поверхности во многом определяет физическую геометрию детали. Правило угла уклона остается абсолютным при литье пластмасс под давлением. Осадка позволяет детали плавно выдвигаться, не притираясь о стенки формы. Если вы указываете гладкую поверхность, например SPI A/B или VDI 12-18, вам потребуется уклон минимум от 0,5° до 1°. Текстурированная отделка требует гораздо большего пространства. Для агрессивных текстур, таких как SPI C/D или VDI 24-45, необходимо добавлять 1° уклона на каждые 0,02 мм (0,001 дюйма) глубины текстуры.
Неспособность указать правильный чертеж приводит к немедленным производственным дефектам. На боковых стенках вы увидите сильные потертости и следы от перетаскивания. Выталкивающие штифты могут даже протолкнуть деталь во время выталкивания, потому что трение слишком плотно прижимает пластик к текстурированной стали.
На следующей диаграмме показаны стандартные рекомендации по углу уклона, основанные на глубине шероховатости поверхности.
| Тип шероховатости поверхности | Эквивалентные сорта | Минимальный требуемый угол уклона |
|---|---|---|
| Высокий глянец/гладкая | СПИ А-1, А-2, ВДИ 12 | от 0,5° до 1,0° |
| Полуглянцевый/матовый | СПИ Б-1, С-1, ВДИ 24 | от 1,5° до 2,0° |
| Средняя текстура | СПИ Д-1, ВДИ 30 | от 2,5° до 3,5° |
| Тяжелая текстура | СПИ Д-3, ВДИ 45 | 5,0° или больше |
Усадка и вязкость материала также сильно влияют на выбор отделки. Кристаллические пластики ведут себя внутри полости формы иначе, чем аморфные пластики. Такие материалы, как ПОМ, ПА и ПП, значительно сжимаются на этапе охлаждения. Они отрываются от стенок полости и легко отделяются от полированных поверхностей SPI. Аморфные пластики, такие как ПК, АБС и ПММА, по своей природе «липкие». Они подвергаются меньшей объемной усадке и склонны к вакуумному слипанию на глянцевых (SPI A) формах. Пластик создает эффект всасывания идеально гладкой стали.
Эти липкие полимеры часто работают лучше, если на форму нанесена микротекстура. Использование отделки SPI B/C или VDI 18-24 позволяет микроскопическим карманам воздуха нарушить вакуумное уплотнение во время выброса. Это обеспечивает плавное извлечение детали и предотвращает образование следов напряжения на готовом изделии.
Группы контроля качества сталкиваются с определенными проблемами при проверке качества поверхности в заводских цехах. Мы должны устранить ловушку субъективности, присущую стандартам SPI. Визуальный осмотр часто весьма субъективен. Один инспектор может одобрить отделку SPI B-2, а другой отклонить ее на основании условий освещения или личного суждения. Вы должны установить физические эталонные таблички во время процесса контроля качества (КК). И поставщик-производитель, и заказчик-разработчик должны подписать эти физические таблички до начала массового производства. Этот простой шаг позволяет избежать дорогостоящих споров с поставщиками в дальнейшем.
VDI предлагает гораздо лучшую измеримость. VDI можно объективно проверить с помощью профилометра. Это устройство проводит микроскопическим иглой по стальной форме. Он измеряет точное значение Ra (средняя шероховатость) в микрометрах. Машина обеспечивает надежную точку данных. Здесь нет места дискуссиям и субъективным интерпретациям.
Глобальные последствия поставок еще больше усложняют ситуацию. Многие компании перемещают пресс-формы между Азией, Европой и Северной Америкой в течение всего срока их эксплуатации. Вы должны активно устранять разрыв между ожиданиями SPI и VDI. Всегда указывайте строгую таблицу перевода Ra в официальном заказе на поставку. Это гарантирует, что инструментальный цех в Германии понимает точный эквивалент шероховатости отделки SPI B-1, указанный промышленным дизайнером из Чикаго.
Выбор правильной отделки пресс-формы требует баланса между эстетикой, материаловедением и производственными реалиями. Вы должны внимательно ориентироваться в матрице решений. Выбирайте стандарты VDI, если вам нужны повторяемые текстуры, создаваемые машиной, и строгий контроль затрат на этапе оснастки. Выбирайте стандарты SPI, если ваш проект требует высокого блеска, оптической прозрачности или косметических требований премиум-класса, которых можно достичь только при ручной алмазной полировке.
Ваши ближайшие шаги включают тщательную проверку проекта. Посоветуйте своим инженерам проверить все модели 3D CAD на наличие адекватных углов уклона, прежде чем фиксировать спецификацию качества поверхности. Сравните степень усадки выбранного вами полимера с предполагаемой глубиной текстуры. Наконец, всегда предоставляйте своему партнеру по инструментам физические эталонные таблички или точные значения Ra, чтобы обеспечить абсолютное выравнивание перед резкой стали.
О: Преобразования 1:1 нет, поскольку SPI включает ручную пескоструйную очистку и полировку, а VDI основан исключительно на электроэрозионной обработке. Эти процессы создают различную микроскопическую топографию. Однако существуют грубые приближения, основанные на значениях Ra. Например, VDI 12 примерно соответствует значению Ra покрытия SPI C-1. Всегда используйте профилометр для точного перевода.
Ответ: Стоимость оснастки значительно увеличивается из-за ручного труда или длительного времени электроэрозионной обработки, но цена детали обычно остается неизменной. Затраты на отдельные детали увеличиваются только в том случае, если указанная отделка требует более медленного времени цикла впрыска или требует частой очистки формы, например, управление агрессивным выделением газов в формах SPI с высоким глянцем.
Ответ: Тяжелые текстуры эффективно рассеивают свет, устраняя блики, подчеркивающие углубления на поверхности. Марки VDI 36-45 или SPI D-3 являются лучшим выбором для маскировки вмятин на толстых ребрах или толстых стенках. Эти глубокие текстуры прекрасно маскируют плавные линии и мелкие дефекты ворот.
