Может ли небольшая литая деталь повлиять на безопасность пациента? В сфере здравоохранения ответ — да. Медицинское литье под давлением помогает производить точные, биосовместимые и стерильные компоненты в больших масштабах. В этом руководстве вы узнаете об основных правилах проектирования, выборе материалов, методах производства, требованиях к соблюдению требований и новых практиках создания более качественных медицинских деталей.
Медицинское литье под давлением является краеугольным камнем в производстве прецизионных медицинских компонентов. Это позволяет производителям последовательно производить сложные устройства с жесткими допусками, что важно как для одноразовых изделий, так и для имплантатов длительного использования. Ключевые области применения включают хирургические инструменты, такие как щипцы, зажимы и ретракторы, имплантируемые устройства, такие как ортопедические или стоматологические компоненты, а также одноразовые расходные материалы, включая шприцы, трубки для внутривенного вливания и чашки Петри.
Одним из основных преимуществ литья под давлением является точность . Этот процесс позволяет создавать повторяемые, высокоточные детали, соответствующие строгим требованиям к размерам, сводя к минимуму ошибки сборки и обеспечивая надежность устройства. Повторяемость является еще одним важным преимуществом: после проверки формы в каждом цикле производятся практически идентичные детали, что имеет решающее значение для соблюдения нормативных требований и безопасности пациентов. Кроме того, экономическая эффективность достигается за счет автоматизации, низкого уровня отходов материалов и возможности масштабировать объемы производства без значительного увеличения себестоимости единицы продукции. Наконец, в результате этого процесса получаются долговечные компоненты, способные выдерживать процессы стерилизации, химическое воздействие и механические нагрузки без разрушения.
Соблюдение нормативных стандартов не подлежит обсуждению при медицинском литье под давлением. Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США и международные стандарты, такие как ISO, определяют правила, обеспечивающие безопасность и эффективность устройств.
Стандартный | Объем | Актуальность |
ИСО 13485 | Система менеджмента качества медицинских изделий | Обеспечивает отслеживаемость, управление рисками и согласованность производственных процессов. |
ИСО 10993 | Биологическая оценка медицинских изделий | Подтверждает биосовместимость и безопасность материалов для пациентов. |
ИСО 14644 | Чистые помещения и контролируемые среды | Определяет требования по минимизации загрязнения во время производства. |
Медицинские изделия подразделяются на три класса в зависимости от риска. К классу I относятся предметы низкого риска, такие как пробирки и фиксаторы языка. Класс II охватывает продукты умеренного риска, такие как контактные линзы или инфузионные устройства, которые иногда подразделяются на IIa и IIb для среднего и среднего и высокого риска. Класс III состоит из устройств высокого риска, таких как кардиостимуляторы или имплантируемые протезы. Классификация влияет как на уровень нормативного контроля, так и на производственный контроль, необходимый во время литья под давлением.
Поддержание контролируемой среды имеет важное значение для предотвращения загрязнения чувствительных медицинских компонентов. Чистые помещения для медицинского литья под давлением обычно поддерживаются в соответствии с классом ISO 7–8 , что обеспечивает минимальное содержание твердых частиц. Эти помещения оснащены HEPA-фильтрацией, строгим контролем воздушного потока и контролем температуры и влажности для поддержания оптимальных условий формования.
Помимо физического контроля, процессы должны соответствовать протоколам стерилизации, совместимым с используемыми материалами. Это включает в себя валидацию на автоклавирование, гамма-облучение или стерилизацию оксидом этилена, когда это необходимо. Надлежащая практика чистых помещений в сочетании со строгими технологическими стандартами помогает гарантировать, что формованные медицинские компоненты безопасны, стабильны и готовы к клиническому использованию.
При медицинском литье под давлением выбор материала должен начинаться с клинической функции устройства, уровня контакта с пациентом, метода стерилизации и ожидаемой рабочей среды. Материал, который хорошо себя зарекомендовал в потребительском товаре, может оказаться непригодным для применения в медицинских учреждениях, если он не переносит дезинфицирующие средства, биологические жидкости, тепло, радиацию или многократное обращение. По этой причине инженеры часто оценивают биосовместимость, стабильность размеров, механическую прочность, влагопоглощение и долговременную химическую стойкость перед окончательной разработкой смолы.
Материал | Ключевая сила | Общее медицинское использование |
Финиш | Влагостойкость и химическая стабильность | Трубки, контейнеры, соединители |
Стр | Усталостная устойчивость и низкая стоимость обработки. | Шприцы, колпачки, одноразовые медицинские детали |
ПК | Прозрачность, прочность и ударопрочность | Прозрачные корпуса, маски, диагностические компоненты |
PEEK | Высокая прочность, термостойкость и химическая стойкость. | Имплантируемые детали, хирургические инструменты, высокопроизводительные устройства. |
TPE | Мягкое прикосновение и эластичная гибкость | Детали катетера, захваты, уплотнения |
Силикон | Гибкость, термостойкость и биосовместимость. | Трубки, маски, уплотнения, компоненты с мягким контактом |
Особенно важна совместимость с стерилизацией. Автоклавирование подвергает детали воздействию тепла и влаги, гамма-излучение может повлиять на структуру полимера, а для оксида этилена требуются материалы, которые могут выдерживать химическое воздействие без деформации или проблем с производительностью, связанных с образованием остатков.
Хорошо спроектированная медицинская деталь должна легко поддаваться многократному формованию и не иметь дефектов. Равномерная толщина стенок помогает расплавленной смоле охлаждаться с постоянной скоростью, снижая риск образования раковин, пустот, короблений и внутренних напряжений. Когда изменения толщины неизбежны, вместо резких шагов следует использовать плавные переходы, фаски или радиусы.
Углы уклона — еще одно практическое требование. Вертикальные стенки нуждаются в достаточной конусности, чтобы формованный компонент мог аккуратно отделяться от инструмента без царапин, следов перетаскивания или искажений размеров. Закругленные углы также предпочтительнее острых внутренних кромок, поскольку они улучшают поток материала и уменьшают концентрацию напряжений.
Ребра и бобышки должны усиливать деталь, не создавая при этом толстых участков. Ребра обычно проектируются тоньше основной стенки, чтобы избежать погружения на поверхность, а бобышки следует поддерживать ребрами или косынками, а не делать их слишком толстыми. Расположение ворот и линий разделения также влияет как на производительность, так и на внешний вид. Ворота должны обеспечивать сбалансированное заполнение, а линии разъемов должны располагаться так, чтобы они не мешали уплотняющим поверхностям, зонам сборки или видимым косметическим зонам.
Медицинские компоненты часто должны сочетаться с другими формованными, металлическими, электронными или мягкими на ощупь деталями, поэтому планирование допусков необходимо проводить заранее. Коммерческие допуски могут подходить для простых одноразовых изделий, тогда как точные допуски часто требуются для диагностических корпусов, компонентов жидкостного тракта, деталей, связанных с имплантатами, и сборок, требующих критической центровки.
Конструкторам следует избегать указания излишне жестких допусков для каждой детали, поскольку это может увеличить стоимость оснастки и сложность производства. Вместо этого необходимо четко определить важнейшие для функционирования размеры, а в менее важных областях можно использовать практические допуски формования.
Инструменты моделирования могут улучшить результаты медицинского литья под давлением еще до начала оснастки. Анализ текучести пресс-формы помогает прогнозировать баланс заполнения, линии сварки, воздушные ловушки, усадку, вмятины и коробление. Моделирование охлаждения также может выявить горячие точки, которые могут вызвать неравномерную усадку. Решая эти проблемы на этапе проектирования, производители могут сократить количество модификаций пресс-форм, сократить циклы разработки и улучшить стабильность готовых медицинских деталей.
Усовершенствованное медицинское литье под давлением не ограничивается стандартным формованием термопластов. Различные медицинские компоненты требуют разных стратегий формования в зависимости от толщины стенок, поведения материала, геометрии детали, потребностей в склеивании и объема производства. Ранний выбор правильного процесса помогает снизить риск перепроектирования и повысить согласованность во время проверки и масштабирования.
Метод | Лучше всего использовать для | Производственная стоимость |
Тонкостенный молдинг | Легкие корпуса, небольшие корпуса, компактные медицинские детали | Снижает расход материала, сохраняя при этом точность и повторяемость. |
Вставка молдинга | Детали, в которых пластик сочетается с металлом, керамикой или предварительно отформованными компонентами. | Создает прочные интегрированные конструкции без отдельной сборки. |
Формование | Мягкие на ощупь ручки, уплотнения, ручки и детали из разных материалов. | Улучшает эргономику, герметичность и комфорт за счет многослойных материалов. |
Формование с помощью газа | Более крупные детали или компоненты с более толстыми секциями. | Помогает уменьшить следы вмятин, внутреннее напряжение и вес материала. |
Литье из жидкого силикона | Гибкие медицинские детали, такие как трубки, маски, уплотнения и устройства с мягким контактом. | Поддерживает биосовместимость, гибкость и стабильную производительность. |
Формование со вставками и формование с наложением часто сравнивают, но они решают разные проблемы проектирования. При формовании вставкой предварительно изготовленный компонент помещается внутрь формы до того, как смола обтекает его, что делает его полезным для армированных сборок или компонентов со встроенным оборудованием. При формовании один материал накладывается на другую формованную подложку, часто улучшая сцепление, герметизацию, амортизацию или комфорт пользователя.
Выбор инструмента напрямую влияет на качество детали, время выполнения заказа и стоимость производства. Формы-прототипы обычно используются на ранних этапах разработки, поскольку они позволяют протестировать конструкцию и мелкосерийное производство, прежде чем переходить к полномасштабной оснастке. Для долгосрочного производства стальные формы больших объемов обеспечивают большую долговечность, более строгий контроль размеров и более длительный срок службы, особенно когда требуются повторяющиеся циклы и строгие требования к медицинскому качеству.
Надежная форма также должна обеспечивать охлаждение, выталкивание и качество поверхности. Каналы охлаждения должны быть спроектированы таким образом, чтобы поддерживать постоянную температуру детали, поскольку неравномерное охлаждение может привести к короблению, усадке или изменению размеров. Механизмы выталкивания должны освобождать деталь, не оставляя функциональных повреждений или видимых дефектов в критических местах. Обработка поверхности также имеет значение, особенно для медицинских корпусов, ручек и деталей, требующих гладкой очистки, контролируемой текстуры или четкого визуального контроля.
Некоторые формованные медицинские компоненты требуют вторичных операций после формования для соответствия требованиям сборки, маркировки или производительности. Эти процессы следует планировать на этапе проектирования, а не добавлять в последнюю очередь.
Общие параметры постобработки включают в себя:
● Ультразвуковая сварка для соединения формованных деталей без клея.
● Тампонная печать для добавления инструкций, символов или идентификационных знаков.
● Лазерная гравировка для надежной маркировки деталей и отслеживания.
● Выемки для формирования внутренних подрезов или сложных элементов, которые сложно отформовать напрямую.
Качество поверхности влияет как на функциональность, так и на внешний вид. Полированная поверхность может облегчить очистку или обеспечить прозрачность, а текстурированная поверхность может улучшить сцепление и скрыть мелкие косметические следы. Для медицинских деталей выбранная отделка должна соответствовать использованию компонента, потребностям в стерилизации, требованиям к обращению и стандартам проверки.
Обеспечение качества при литье под давлением в медицинских целях должно быть встроено в процесс до начала полноценного производства. Для медицинских деталей одного визуального осмотра недостаточно; процесс формования должен доказать, что он может многократно производить безопасные, стабильные и точные по размерам компоненты. Именно здесь становится необходимой проверка IQ, OQ и PQ.
Этап проверки | Основная цель | Практическая направленность |
IQ | Подтверждает правильность установки оборудования | Настройка станка, утилиты, инструменты, документация |
ОК | Испытания рабочих пределов | Температура, давление, время цикла, технологическое окно |
ПК | Проверяет повторяемость производства | Стабильные детали в реальных производственных условиях |
В процессе производства необходимо постоянно контролировать параметры впрыска. Температура расплава, давление впрыска, давление выдержки, время охлаждения, температура формы и скорость наполнения могут влиять на усадку, коробление, вспышку, пустоты и короткие порции. Стабильный мониторинг помогает производителям выявлять небольшие отклонения в процессе до того, как они перерастут в серьезные нарушения качества.
Прежде чем перейти к полномасштабному производству, медицинские детали должны пройти контролируемое прототипирование и мелкосерийное производство. Инструменты для мостов особенно полезны, когда проект близок к окончательному варианту, но все еще нуждается в функциональном тестировании, проверке размеров или проверке материалов. Это позволяет командам тестировать формованные детали в реальных условиях, не инвестируя сразу в долговечные производственные инструменты.
Контроль рисков также следует вводить как можно раньше. Общие методы включают в себя:
● PFMEA для выявления возможных сбоев процесса перед началом производства.
● Моделирование заполнения формы для прогнозирования воздушных ловушек, линий сварных швов, впадин и дисбаланса заполнения.
● Межфункциональные проверки с участием групп разработчиков, оснастки, качества, нормативных требований и производства.
Эти шаги помогают сократить дорогостоящие замены пресс-форм и предотвратить задержки при запуске продукта. Для медицинских компонентов масштабирование подразумевает не только производство большего количества деталей; Речь идет о доказательстве того, что каждая производственная партия может соответствовать одинаковым требованиям к производительности, чистоте и документации.
Современное медицинское литье под давлением все больше полагается на научное формование и оптимизацию на основе данных. В научном формовании используются контролируемые испытания и документированные технологические окна, что делает производство более предсказуемым. В сочетании с мониторингом на основе искусственного интеллекта производители могут анализировать данные в реальном времени и быстрее корректировать условия процесса, помогая сократить отходы и улучшить согласованность деталей.
3D-печать также становится все более ценной на ранних стадиях разработки. Он может поддерживать быструю итерацию проекта, эргономическое тестирование и концепции индивидуальных устройств до начала изготовления инструментов для литья под давлением. В некоторых проектах прототипы, напечатанные на 3D-принтере, помогают подтвердить геометрию, а литье под давлением проверяет конечный материал, качество поверхности, прочность и готовность к производству.
Медицинское литье под давлением обеспечивает производство медицинских деталей, требующих стабильных размеров, контролируемых характеристик материала и повторяемого качества. Для имплантируемых устройств, таких как ортопедические компоненты и стоматологические приспособления, этот процесс помогает создавать детали с точной геометрией, гладкими поверхностями и надежной механической прочностью. Эти продукты должны быть совместимы с тканями человека и способны безопасно работать в сложных условиях.
Хирургические инструменты — еще одна важная область применения. Такие компоненты, как щипцы, зажимы, ручки скальпеля, ретракторы и корпуса инструментов, часто требуют прочных материалов медицинского назначения, которые могут противостоять многократной стерилизации, химическому воздействию и механическому воздействию. Литье под давлением позволяет изготавливать эти детали одинаковой формы, захвата и структурной целостности, что важно для безопасного и эффективного клинического использования.
Область применения | Общие продукты | Практическое требование |

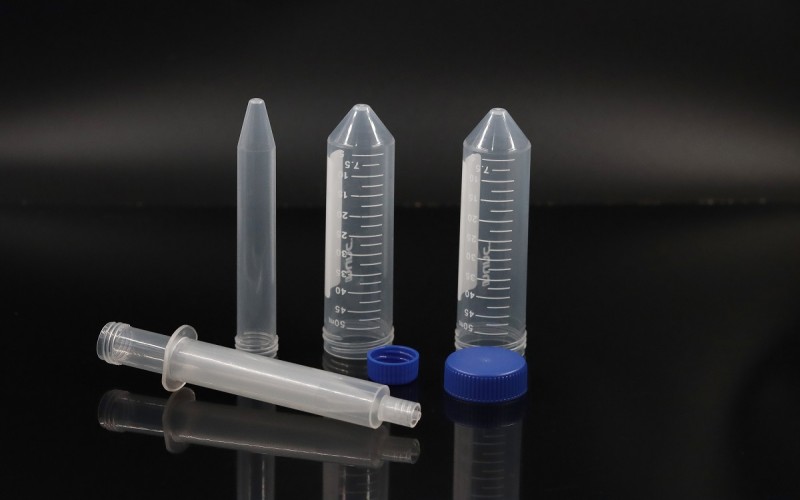

Одноразовые медицинские изделия | Шприцы, трубки для внутривенного вливания, катетеры, наконечники для пипеток | Чистое производство, постоянство размеров, безопасный контакт с пациентом |

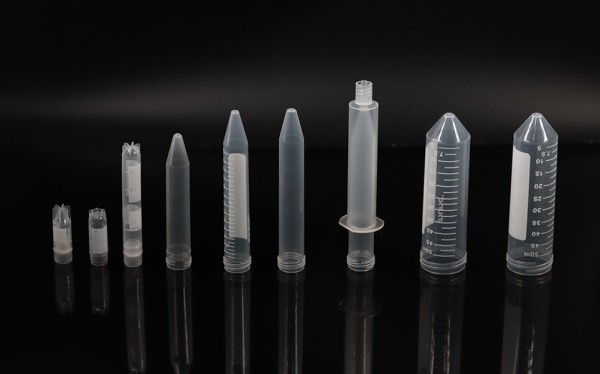

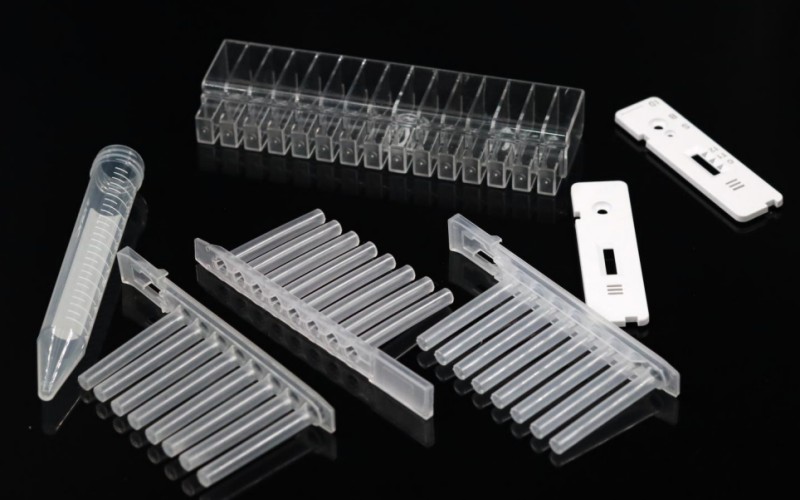

Лабораторная продукция | Чашки Петри, пробирки, контейнеры для проб | Прозрачность, химическая стойкость, повторяемость калибровки |
Медицинская упаковка | Блистерные упаковки, флаконы, колпачки, защитные контейнеры | Защита стерильности, герметичность, безопасность продукта. |
Для расходных материалов большого объема литье под давлением особенно ценно, поскольку оно позволяет производить большое количество однородных деталей с низкими отходами материала. Это помогает поставщикам медицинских услуг поддерживать стабильную производительность, одновременно отвечая ожиданиям по чистоте и производительности.
Практическое значение медицинских изделий, изготовленных методом литья под давлением, можно увидеть в больницах, лабораториях, стоматологических клиниках и на предприятиях по производству устройств. Основные преимущества включают в себя:
● Последовательность: каждый проверенный цикл формования позволяет производить детали с повторяемыми размерами и характеристиками.
● Безопасность пациентов: биосовместимые материалы и контролируемое производство снижают риск загрязнения и сбоев.
● Соответствие нормативным требованиям: документированные процессы поддерживают управление качеством и отслеживаемость.
● Экономическая эффективность. Автоматизированное формование обеспечивает эффективное производство как одноразовых изделий, так и прецизионных медицинских компонентов.
Медицинское литье под давлением помогает создавать безопасные, точные и надежные медицинские компоненты. Успех зависит от правильного выбора материала, принципов DFM, специализированных методов формования и строгого контроля качества. Обладая опытом проектирования медицинских пресс-форм, обработки на станках с ЧПУ, прототипирования и поддержки литья под давлением, Taizhou Huangyan Guangchao Mould Co., Ltd. помогает клиентам разрабатывать совместимые, долговечные и масштабируемые медицинские детали для требовательных приложений здравоохранения.
Ответ: Компания Medical Injection Molding производит точные пластиковые детали для устройств, диагностических средств, хирургических инструментов и стерильной упаковки.
Ответ: При литье под давлением в медицинских целях часто используются ПП, ПЭ, ПК, ПЭЭК, ТПЭ и силикон на основе биосовместимости.
Ответ: Для медицинского литья под давлением требуется проверка IQ/OQ/PQ для подтверждения повторяемости, контроля качества и соответствия нормативным требованиям.
